直線振動篩也稱直線篩或者長方形振動篩，ZS系列直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此該振動篩的運動軌跡為一直線。兩臺振動電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。直線振動篩適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。最大給料粒度不大于10mm。
直線振動篩主要適用行業：
直線振動篩（直線篩）系高效新型的篩分設備，可進行對粉狀、顆粒狀物料的篩選和分級，主要應用于塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業。該產品廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。
直線振動篩工作特點：
該產品篩分精度高、處理量東、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。
直線振動篩型號說明：
Z----------------------------------電機振動
S----------------------------------篩分機
10--------------------------------振動篩篩面寬度
20--------------------------------振動篩篩面長度
直線振動篩篩分原理：
物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩分，通過多層篩網篩分出數種產品和不合格的篩上、篩下物，分別從各自的出口排出，流入料倉或盛料筒。
直線振動篩技術參數：
|
型號 |
篩面尺寸 |
篩面層數 |
網孔尺寸 |
處理量 |
振次 |
雙振幅 |
電機功率 |
振動方向角 |
外形尺寸 |
|
ZS520 |
500×2000 |
1 |
2-200 |
0.05-5 |
960 |
6-7 |
2×0.4 |
45-60 |
2075×806×990 |
|
2ZS520 |
2 |
0.05-5 |
960 |
6-7 |
2×0.4 |
45-60 |
2135×803×1050 |
||
|
3ZS520 |
3 |
0.03-5 |
1450 |
4-6 |
2×0.4 |
45 |
2195×806×1110 |
||
|
ZS525 |
500×2500 |
1 |
0.06-8 |
960 |
5-7 |
2×0.4 |
45-60 |
2575×806×990 |
|
|
2ZS525 |
2 |
0.06-8 |
1450 |
4-6 |
2×0.4 |
45 |
2635×806×1050 |
||
|
3ZS525 |
3 |
0.06-8 |
960 |
6-8 |
2×0.75 |
45-60 |
2695×806×1110 |
||
|
4ZS525 |
4 |
0.1-15 |
1450 |
5-7 |
2×0.4 |
45 |
2755×806×1170 |
||
|
5ZS525 |
5 |
0.08-15 |
1450 |
5-7 |
2×0.4 |
45 |
2815×806×1230 |
||
|
6ZS525 |
6 |
0.07-15 |
960 |
6-8 |
2×0.75 |
45-60 |
2875×806×1290 |
||
|
ZS1020 |
1000×2000 |
1 |
0.12-20 |
960 |
6-8 |
2×0.75 |
45-60 |
2075×1278×1120 |
|
|
2ZS1020 |
2 |
0.11-20 |
960 |
5-7 |
2×0.75 |
45-60 |
2135×1278×1180 |
||
|
3ZS1020 |
3 |
0.10-2 |
960 |
5-7 |
2×0.75 |
45-60 |
2286×1320×1030 |
||
|
ZS1025 |
1000×2500 |
1 |
0.1-15 |
1450 |
5-7 |
2×0.4 |
45 |
2203×1320×900 |
|
|
2ZS1025 |
2 |
0.08-15 |
1450 |
5-7 |
2×0.4 |
45 |
2269×1320×960 |
||
|
3ZS1025 |
3 |
0.07-15 |
960 |
6-8 |
2×0.75 |
45-60 |
2695×1278×1240 |
||
|
ZS830 |
800×3000 |
1 |
0.1-20 |
960 |
6-8 |
2×0.75 |
45-60 |
3080×1098×1120 |
|
|
2ZS830 |
2 |
0.1-20 |
960 |
6-8 |
2×0.75 |
45-60 |
3140×1098×1180 |
||
|
3ZS830 |
3 |
0.1-20 |
960 |
6-8 |
2×1.5 |
45-60 |
3200×1098×1240 |
||
|
ZS1030 |
1000×3000 |
1 |
0.1-20 |
960 |
6-8 |
2×0.75 |
45-60 |
3152×1298×1120 |
|
|
2ZS1030 |
2 |
0.1-20 |
960 |
6-8 |
2×1.5 |
45-60 |
3080×1298×1120 |
||
|
3ZS1030 |
3 |
0.1-20 |
960 |
6-8 |
2×1.5 |
45-60 |
3080×1298×1120 |
||
|
ZS1224 |
1200×2400 |
1 |
0.1-23 |
960 |
6-8 |
2×0.75 |
45-60 |
2480×1520×1100 |
|
|
2ZS1224 |
2 |
0.1-23 |
960 |
6-8 |
2×0.75 |
45-60 |
2540×1520×1160 |
||
|
3ZS1224 |
3 |
0.1-23 |
960 |
6-8 |
2×1.5 |
45-60 |
2600×1520×1220 |
直線振動篩安裝與調整：
1、振動電機應緊固在安裝面上，安裝面必須光滑、平整。
2、振動電機可水平安裝。
3、振動電機引線采用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，并與振動體可靠固定。
4、振動電機應有可靠的接地，電機內有接地裝置，引線端有標志，亦可利用底腳堅固螺栓接地。
5、通過調整偏心塊角度來實現激振力的調整。

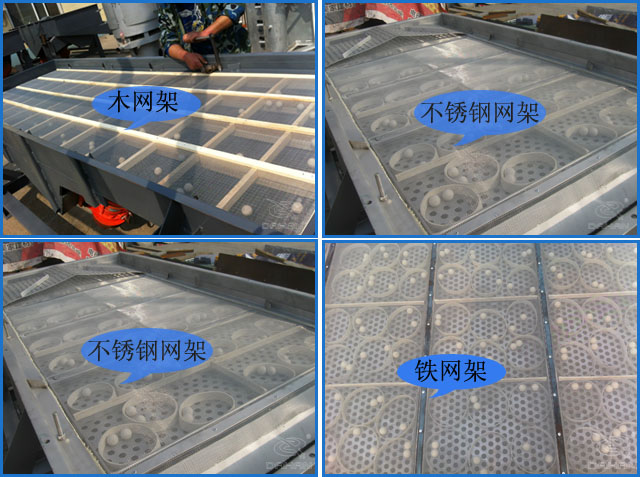

直線振動篩網架類型：
備注：ZS系列直線振動篩是一種常用的封閉式輕型振動篩分設備,該系列直線振動篩是利用振動電機激振的原理,使物料在篩面上作跳躍式直線運動,物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。
★天太振動可根據用戶需要而設計制造特殊型號規格的振動篩。
