刮板輸送機分體式刮板改進及設計原理
本技術涉及一種刮板輸送機分體式刮板。刮板輸送機一般包括機架和刮板鏈，機架上設置有驅動刮板鏈動作的驅動裝置，機架上還設置有用于傳動導向的尾輪裝置。現行刮板輸送機在機架上設置有導軌，以便于刮板在導軌中運動，但是由于刮板與導軌之間摩擦作用力較大，刮板受到物料的重力作用后，進一步增大了刮板與導軌之間的摩擦力，增加了機頭的無用功，帶來機械損耗和能源損耗，并且由于主軸受到的拉力增大，常導致主軸疲勞斷裂。并且現有的刮板輸送機的刮板在設置時，刮板為固定焊接，無法進行調節，刮板的損壞率高。
技術實現要素：
本技術的目的是針對上述背景技術中的不足，提供一種刮板輸送機分體式刮板，以解決現有技術中刮板損耗率高的技術問題。
為實現上述目的，本技術采用了如下的技術方案：
刮板輸送機分體式刮板，包括刮板連接組件和分別連接在所述刮板連接組件兩側的兩塊刮板，所述刮板連接組件包括矩形箱體，所述矩形箱體兩端開口，且兩端均為向外凸出的弧形結構，且弧形開口上水平設置有鉸接軸，所述矩形箱體中部在箱體兩側對應的開設有連接耳板，所述連接耳板包括上耳板和下耳板，所述上耳板和下耳板上對應的開設連接孔，所述刮板的一端設置有連接軸，所述連接軸與所述連接孔過盈配合，所述矩形箱體的底板外表面上沿矩形箱體的軸向設置有多個傳動齒。
相比于現有技術，本技術具有如下有益效果：
本技術提供了一種刮板輸送機分體式刮板，由于將刮板與矩形箱體采用連接孔和連接軸連接，從而使得刮板能夠相對于矩形箱體進行軸向調節，并且刮板的連接軸與矩形箱體上的連接孔采用過盈配合，在刮板運輸過程中，當刮板的阻力較大時，過盈配合具有一定的彈性形變空間，可以緩沖刮板受到的阻力，從而較小刮板變形情況，降低刮板的損耗率，本技術中過的刮板，在設置機架時，可以將現有技術中刮板的導軌省掉，從而減少了刮板與機架之間的摩擦力，相應的減少了機械損耗及能源損耗，還能延長主軸和刮板的使用壽命。
附圖說明
具體實施方式
下面結合附圖及實施例對本技術中的技術方案進一步說明。

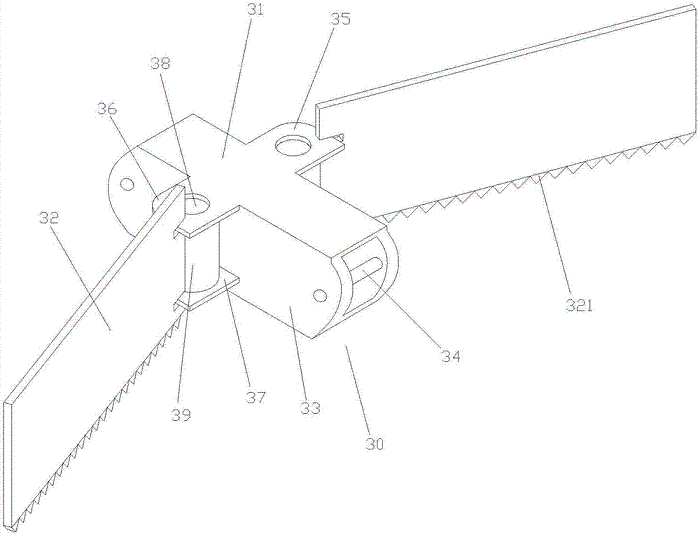

如圖1所示，作為本技術的一種優選實施例，本技術提出了一種刮板輸送機分體式刮板30，包括刮板連接組件31和分別連接在所述刮板連接組件31兩側的兩塊刮板32，所述刮板連接組件31包括矩形箱體33，所述矩形箱體33兩端開口，且兩端均為向外凸出的弧形結構，且弧形開口上水平設置有用于鉸接連接臂的鉸接軸34，所述矩形箱體33中部在箱體兩側對應的開設有連接耳板35，所述連接耳板35包括上耳板36和下耳板37，所述上耳板36和下耳板37上對應的開設連接孔38，所述刮板32的一端設置有連接軸39，所述連接軸39與所述連接孔38過盈配合，所述矩形箱體33的底板外表面上沿矩形箱體33的軸向設置有多個傳動齒331。由于所述矩形箱體33兩端開口，且兩端均為向外凸出的弧形結構，且弧形開口上水平設置有用于鉸接連接臂的鉸接軸34，這一便于用連接臂連接兩個分體式刮板，并且弧形開口結構便于連接臂在矩形箱體內轉動，減小兩個分體式刮板之間的連接和傳動阻力。
上述方案提供的刮板輸送機分體式刮板10，由于將刮板32與矩形箱體33采用連接孔38和連接軸39連接，從而使得刮板32能夠相對于矩形箱體33進行軸向調節，并且刮板32的連接軸39與矩形箱體33上的連接孔38采用過盈配合，在刮板32運輸過程中，當刮板32的阻力較大時，過盈配合具有一定的彈性形變空間，可以緩沖刮板32受到的阻力，從而較小刮板32變形情況，降低刮板32的損耗率，本技術中過的刮板32，在設置機架時，可以將現有技術中刮板的導軌省掉，從而減少了刮板與機架之間的摩擦力，相應的減少了機械損耗及能源損耗，還能延長主軸和刮板的使用壽命。
優選的，所述耳板35與所述矩形箱體33焊接而成。耳板與矩形箱體焊接可以進一步增加耳板的受力能力。
優選的，如圖2所示，所述刮板32的下端面上開設有若干個刮齒321。設置刮齒321后，可以便于輸送黏性較大的物料，由于刮齒321的與輸送板之間的刮刷作用，能夠將黏性較大的物料進行輸送，而現有技術中采用平板式刮板則會導致輸送板上的黏性物料不斷堆積粘接在輸送板上，無法輸送走。優選的，所述刮齒為三角形刮齒。
技術特征：
1、刮板輸送機分體式刮板，其特征在于：包括刮板連接組件和分別連接在所述刮板連接組件兩側的兩塊刮板，所述刮板連接組件包括矩形箱體，所述矩形箱體兩端開口，且兩端均為向外凸出的弧形結構，且弧形開口上水平設置有鉸接軸，所述矩形箱體中部在箱體兩側對應的開設有連接耳板，所述連接耳板包括上耳板和下耳板，所述上耳板和下耳板上對應的開設連接孔，所述刮板的一端設置有連接軸，所述連接軸與所述連接孔過盈配合，所述矩形箱體的底板外表面上沿矩形箱體的軸向設置有多個傳動齒。
2、根據實用需求1所述的刮板輸送機分體式刮板，其特征在于：所述耳板與所述矩形箱體焊接而成。
3、根據實用需求1所述的刮板輸送機分體式刮板，其特征在于：所述刮板的下端面上開設有若干個刮齒。
4、根據實用需求3所述的刮板輸送機分體式刮板，其特征在于：所述刮齒為三角形刮齒。
技術總結
本技術提供一種刮板輸送機分體式刮板，包括刮板連接組件和分別連接在刮板連接組件兩側的刮板，刮板連接組件包括矩形箱體，矩形箱體兩端開口且兩端均為向外凸出的弧形結構，矩形箱體中部在箱體兩側對應的開設有連接耳板，連接耳板包括上耳板和下耳板，上耳板和下耳板上對應的開設連接孔，刮板的一端設置有連接軸，連接軸與所述連接孔過盈配合，矩形箱體的底板外表面上沿矩形箱體的軸向設置有多個傳動齒。本技術中的刮板與矩形箱體采用連接孔和連接軸連接，使得刮板可相對于矩形箱體調節，且刮板的連接軸與連接孔采用過盈配合，在刮板運輸過程中，刮板的阻力較大時，過盈配合可以緩沖刮板受到的阻力，較小刮板變形，降低刮板損耗率。
